Descrição do produto

1. Resumo:

O diodo laser borboleta DFB de 1030nm 200mW 100KHz é um diodo laser de pacote borboleta DFB de alta potência e largura de linha estreita, amplamente utilizado como fontes de sementes para lasers de fibra ou para medições espectrais de precisão.

2. Recursos:

• 200mW de alta potência;

• Largura de linha estreita abaixo de 100kHz;

• Fibra PM além de 18dB de alto PER;

• Pacote borboleta de 14 PIN;

• Bomba de calor termoelétrica interna e fotodiodo monitor;

• Alta confiabilidade comprovada em campo.

Confiabilidade:Telcórdia GR-468. RoHS

3. Aplicações:

• Fonte de sementes para lasers;

• Espectroscopia;

• Sensor óptico.

4. Avaliações Máximas Absolutas

Parâmetro	Símbolo	Min.	Máx.	Unidade
LD Corrente reversa	RI	-	2	V
LD Corrente direta	SE	-	500	mA
Tensão reversa MPD	VMPD	-	20	V
Tensão do resfriador termoelétrico	VTEC	-	4.8	V
Corrente do resfriador termoelétrico	ITEC	-	2.5	A
Temperatura da caixa operacional	TC	-45	70	℃
Temperatura de armazenamento	TSTG	-40	85	℃
Umidade de armazenamento	-	5	85	% UR
Descarga eletrostática (ESD)	VESD	-	500	V
Temperatura de soldagem de chumbo	PASSO	-	260	℃
Tempo de soldagem de chumbo	HORA		10	segundo

5. Características eletro-ópticas (temperatura do laser de 25°C):

Parâmetro	Símbolo	Doença	Min.	Tipo.	Máx.	Unidade
Comprimento de onda central	λc	TL = 15 ~ 35 ℃ CW	1028	1030	1032	nm
Potência de saída óptica	PO	TL=25℃	-	200	-	mW
Corrente limite	COM	TL=25℃	-	45	70	mA
Tensão operacional	VOP	POP = 200mW(CW)	-	-	2.5	V
Corrente operacional	Iop	POP = 200mW(CW)	-	300	500	mA
Largura da largura de linha	Δλ	-	-	30	100	KHz
Taxa de supressão do modo lateral	SMSR	-	-	40	-	dB
Razão de extinção de polarização	pronto-socorro	-	18	-	-	dB
Temperatura. coeficiente de comprimento de onda	Δλ/ΔT	-	-	0.08	-	nm/℃
Responsividade do MPD	IMON/POP	Tensão de polarização @-5V	1	-	30	µA/mW
Resistência do termistor	RTH	-	9.5	10	10.5	KΩ

6. Especificações de fibra óptica:

Parâmetros	Descrição
Tipo de fibra	PM980
Tipo trança	tubo fraco de 900μm
Comprimento da trança	1,2±0,1m
Tipo de conector	FC/APC

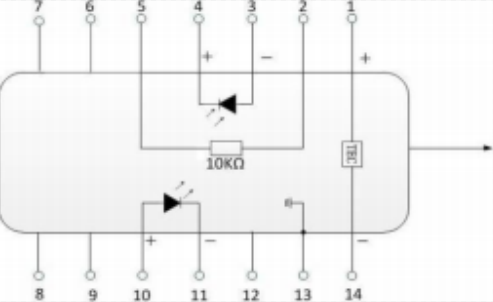

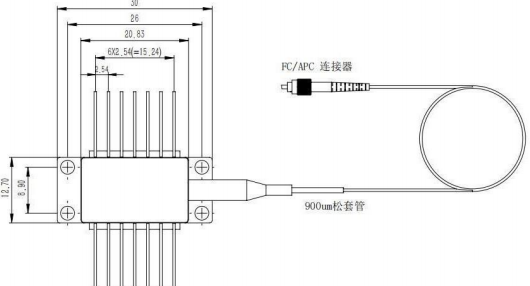

7. Desenho do pacote e definição de PIN-OUT (Unidade: mm):

1030nm 200mW 100KHz DFB Butterfly Laser Diode

Tipo 2

ALFINETE	Descrição	ALFINETE	Descrição
1	TÉCNICA(+)	14	TÉCNICA(-)
2	Termistor	13	Caso Terreno
3	Ânodo do monitor PD (-)	12	NC
4	Cátodo do Monitor PD (+)	11	Cátodo Laser (-)
5	Termistor	10	Ânodo Laser (+)
6	NC	9	NC
7	NC	8	NC
