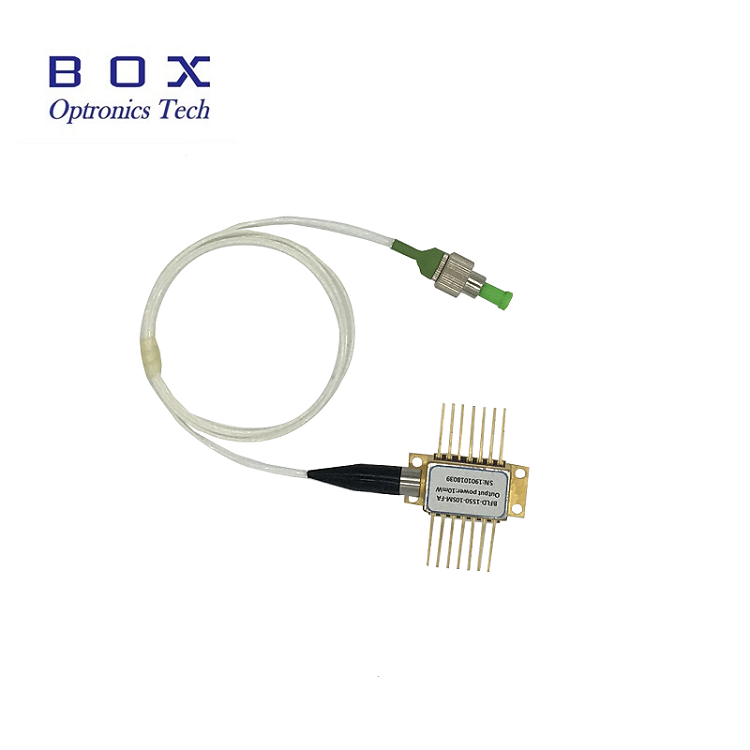

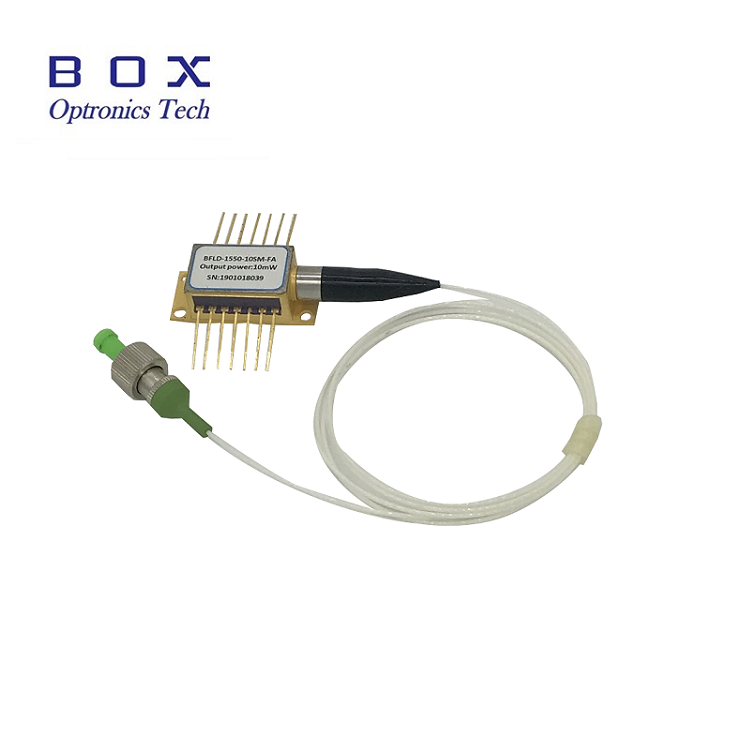

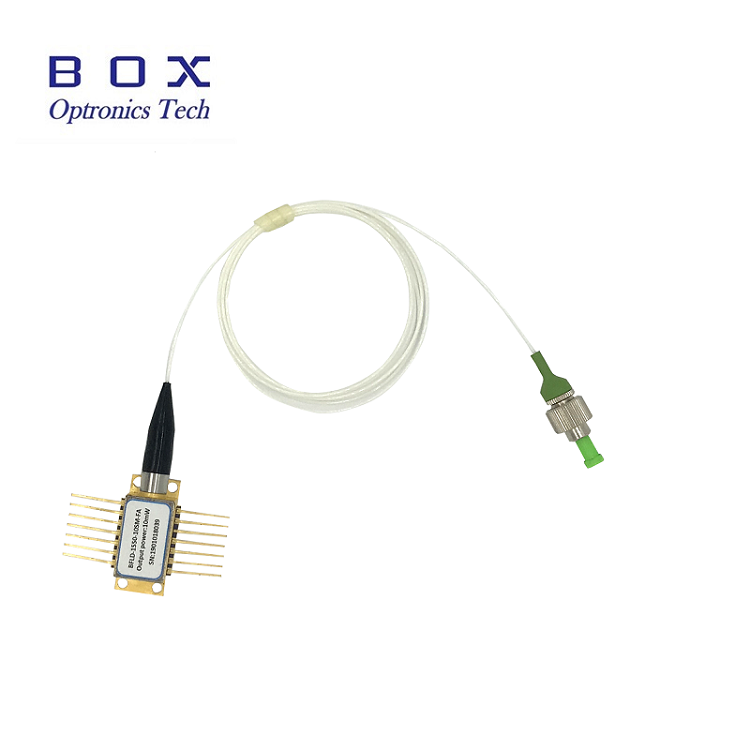

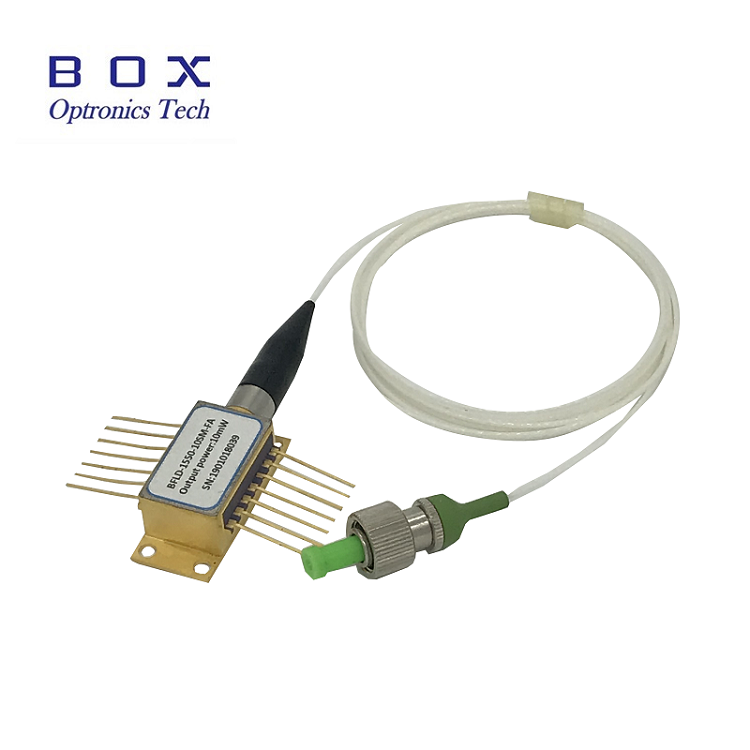

Diodo laser borboleta de 1064nm 200mW DFB

O diodo laser borboleta DFB de 1064nm 200mW é um laser de largura de linha estreita com largura de linha de 100kHz e potência de saída de até 200mW, que é amplamente utilizado em fontes de sementes de laser de fibra e lidar.

Enviar consulta

Descrição do produto

O diodo laser borboleta DFB de 1064 nm e 200 mW é um laser de largura de linha estreita com largura de linha de 100 kHz e potência de saída de até 200 mW, que é amplamente utilizado em fontes de sementes de laser de fibra e lidar.

Características do diodo laser borboleta 1064nm 200mW DFB

200mW de alta potência de saída;

Alta confiabilidade comprovada em campo;

Pigtail de fibra Hi1060 SM ou PM980-HP;

Pacote borboleta 14PIN;

Bomba de calor termoelétrica interna e fotodiodo monitor;

Confiabilidade:Telcórdia GR-468. RoHS

Aplicações de diodo laser borboleta DFB de 1064nm 200mW:

Fonte de sementes para lasers;

Espectroscopia;

Sensor óptico.

Avaliações Máximas Absolutas

Parâmetro	Símbolo	Min.	Máx.	Unidade
Tensão máxima de operação	V	-	2.5	V
Corrente operacional máxima	I	-	500	mA
Tensão reversa MPD	VMPD	-	20	V
Tensão do resfriador termoelétrico	VTEC	-	4.8	V
Corrente do resfriador termoelétrico	ITEC	-	1.8	A
Temperatura da caixa operacional	TC	-20	60	℃
Temperatura de armazenamento	TSTG	-40	85	℃
Umidade de armazenamento	-	5	85	% UR
Descarga eletrostática (ESD)	VESD	-	500	V
Temperatura de soldagem de chumbo	PASSO	-	260	℃
Tempo de soldagem de chumbo	HORA		10	segundo

Características eletro-ópticas (temperatura do laser de 25 ℃):

Parâmetro	Símbolo	Doença	Min.	Tipo.	Máx.	Unidade
Comprimento de onda central	λc	TL = 15 ~ 35 ℃ CW	1062	1064	1066	nm
Potência de saída óptica	PO	TL=25℃	-	200	-	mW
Corrente limite	COM	TL=25℃	-	45	70	mA
Tensão operacional	VOP	PIO= 200mA(CW)	-	-	2.5	V
Corrente operacional	Iop	PIO= 200mA(CW)	-	300	500	mA
Largura espectral de -3dB	Δλ	-	-	0.03	-	nm

Taxa de supressão do modo lateral	SMSR	-	-	40	-	dB
Razão de extinção de polarização	pronto-socorro	-	18	-	-	dB
Temperatura. coeficiente de comprimento de onda	Δλ/ΔT	-	-	0.08	-	nm/℃
Responsividade do MPD	IMON/POP	Tensão de polarização @-5V	1	-	30	µA/mW
Resistência do termistor	RTH	-	9.5	10	10.5	KΩ

Especificações de fibra óptica:

Parâmetros	Descrição
Tipo de fibra	Hi1060 ou PM980
Tipo trança	tubo fraco de 900μm
Comprimento da trança	1,0±0,1m
Tipo de conector	FC/APC

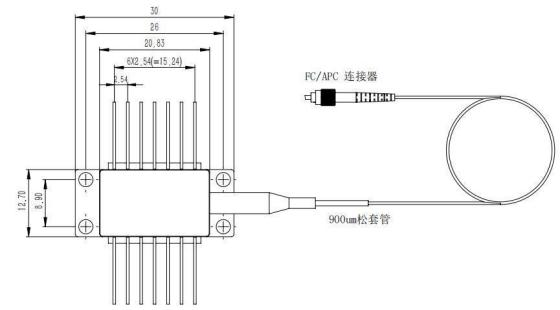

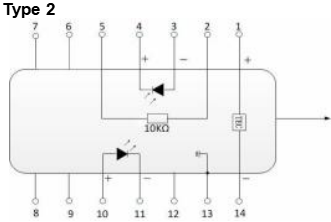

Desenho do pacote e definição de PIN-OUT (Unidade: mm):

ALFINETE	Descrição	ALFINETE	Descrição
1	TÉCNICA(+)	14	TÉCNICA(–)
2	Termistor	13	Caso Terreno
3	Ânodo do monitor PD (-)	12	NC
4	Cátodo do Monitor PD (+)	11	Cátodo Laser (-)
5	Termistor	10	Ânodo Laser (+)
6	NC	9	NC
7	NC	8	NC

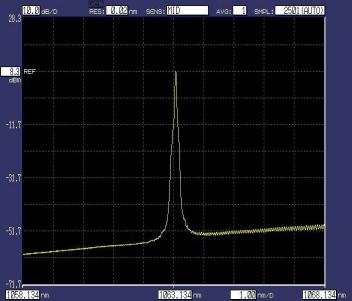

Espectro óptico típico

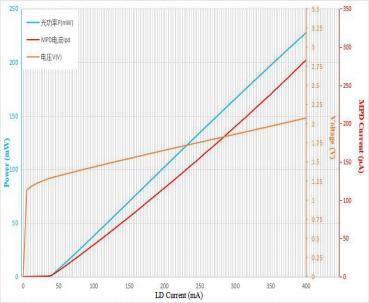

Espectro (Pop=200mW,25℃) Curvas de tensão de corrente de luz (25 ℃)

Informações para pedidos:

BFLD	-XXXX	-X	XX	-XX	X
Tipo de laser	Comprimento de onda	Potência de saída	Tipo de fibra	Conector	PINAGEM
DFB	1064: 1064 nm	2H: 200mW	SM: Hi1060PM: PM980	FA: FC/APCOutros	NULO: 14PIN Tipo 2 Personalizado (10PIN)

Por exemplo: BFLD-1060-2HSM-FA (Informações do pedido: diodo laser DFB Butterfly de 1064nm com potência de saída de 200mW e fibra SM Hi1060 com conector FC/APC, PIN-OUT é Tipo 2).
