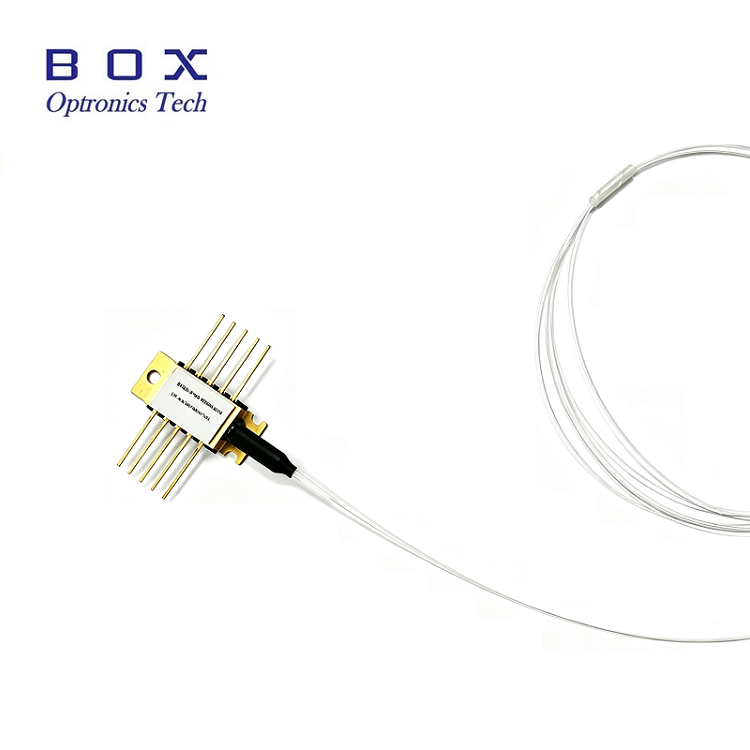

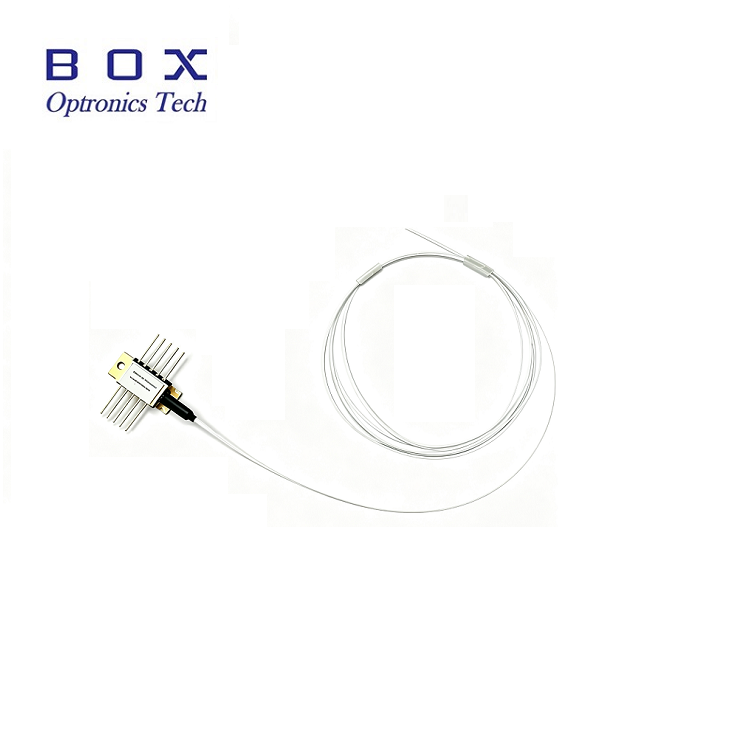

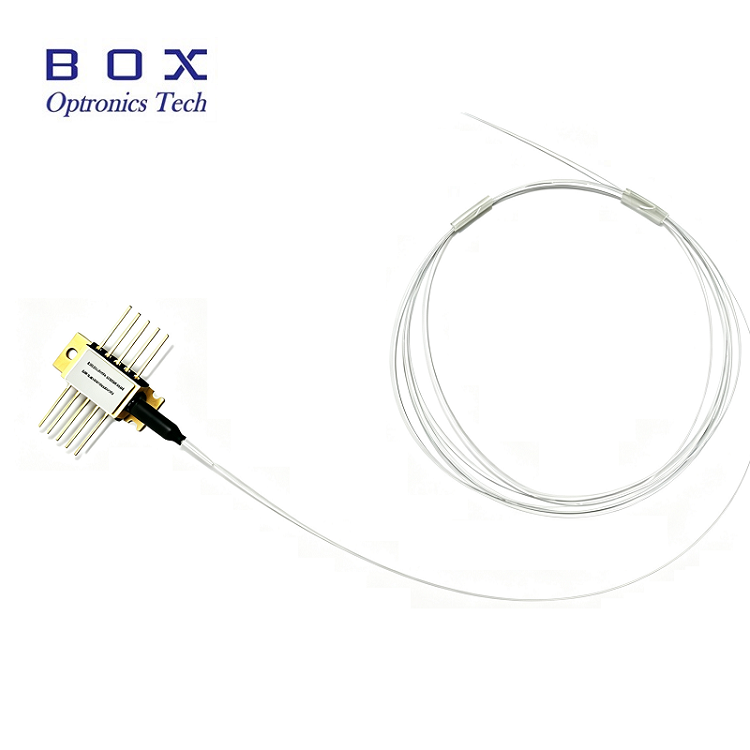

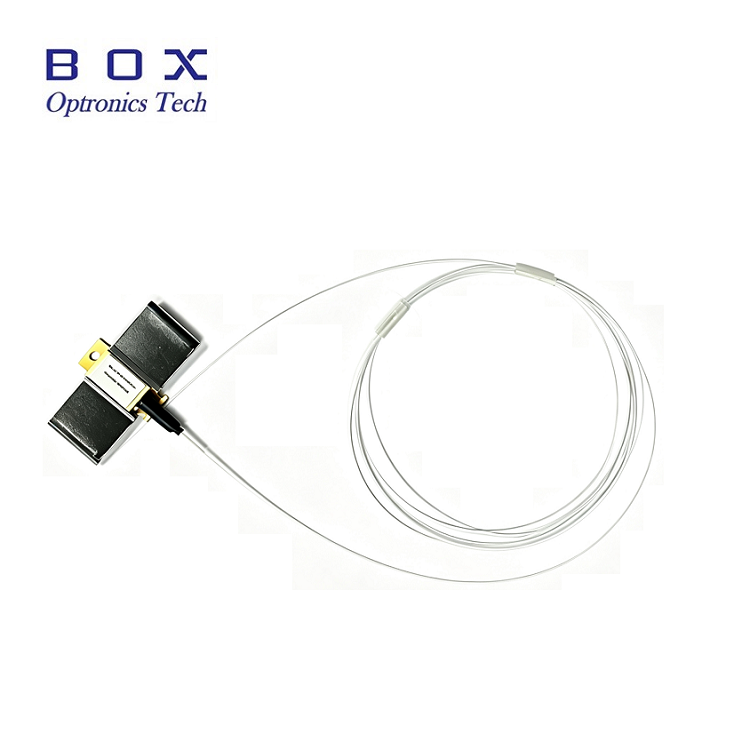

Módulo de diodo laser de bomba refrigerada de borboleta mini 980nm 10 pinos

Descubra o desempenho incomparável do módulo de diodo laser de bomba refrigerada em borboleta de 980nm e 10 pinos da Box Optronics - sua solução definitiva para bombeamento de alta potência e comprimento de onda estável em sistemas DWDM EDFA e CATV de longa distância. Projetado com estabilização FBG avançada, este módulo hermeticamente selado bloqueia a emissão precisamente em 974 nm ou 976 nm, fornecendo saída sem dobras de até 600 mW, mesmo sob variações de temperatura e corrente de acionamento. Seu TEC integrado, termistor e diodo monitor garantem erros de rastreamento excepcionais e estabilidade de energia, enquanto o pacote borboleta de 10 pinos sem epóxi com fibra SM/PM garante uma operação confiável e sem ruído. Projetado para integradores de sistemas e engenheiros de rede que exigem controle de espectro descomprometido e as mais altas potências disponíveis, este módulo reduz a contagem de bombas, reduz a complexidade do resfriamento e prolonga a vida útil do amplificador. Trust Box Optronics para conformidade com Telcordia GR-468 e seleção de comprimento de onda personalizada – porque cada miliwatt é importante em suas redes ópticas de próxima geração. Faça seu pedido agora para elevar sua infraestrutura com tecnologia de bombeamento comprovada e pronta para uso em campo que oferece desempenho consistente de -20°C a 75°C.

Enviar consulta

Descrição do produto

1. Descrição do Produto:

O módulo de diodo laser com bomba resfriada em mini borboleta de 980 nm e 10 pinos é hermeticamente selado em um pacote borboleta de 10 pinos sem epóxi e sem fluxo e possui termistor, resfriador termoelétrico e diodo de monitor integrados.

O módulo de diodo laser com bomba resfriada em borboleta de 980nm e 10 pinos usa estabilização FBG para "travar" o comprimento de onda da emissão. Ele fornece um espectro de banda estreita sem ruído, mesmo sob mudanças de temperatura, corrente de unidade e feedback óptico. A seleção de comprimento de onda está disponível para aplicações que exigem o mais alto desempenho no controle de espectro com as mais altas potências disponíveis. Este módulo está em conformidade com o requisito Telcord ia GR-468-CORE.

2. Características do produto:

Potência operacional sem torções 400mW ou 600mW;

Pacote borboleta de 10 pinos com fibra SM Hi1060 ou PM980;

Estabilização de rede de Bragg de fibra, seleção de comprimento de onda disponível;

Resfriador termoelétrico integrado, termistor e diodo monitor.

3. Aplicações:

Amplificadores de fibra dopada com érbio (EDFA) com multiplexação por divisão de comprimento de onda denso (DWDM);

Arquiteturas EDFA com contagem de bombas reduzida;

Troncos de televisão a cabo de muito longa distância (CATV) e distribuição de contagem de nós muito alta.

4. Avaliações Máximas Absolutas:

Parâmetro	Símbolo	Min.	Tipo.	Máx.	Unidade	Notas
Temperatura da caixa operacional	TCASE	-20	-	75	℃	-
Temperatura de armazenamento	TSTG	-40	-	85	℃	2.000 horas
LD Corrente direta	SE	-	-	1100	mA	-
LD Corrente reversa	RI	-	-	10	vocêA	-
Tensão reversa LD	RV	-	-	2	V	-
Corrente direta PD	DPI	-	-	-10	mA	-
Tensão reversa PD	DPV	-	-	20	V	-
Corrente TEC	ITEC	-	-	2	A	-
Tensão TÉCNICA	VTEC	-	-	3.0	V	-
Raio de curvatura da fibra	-	30	-	-	milímetros	-
Umidade relativa	RH	0	-	95%	-	Sem condensação
Tempo de soldagem de chumbo	-	-	-	10	Segundo	260°C
Força de tração axial da fibra	-	-	-	5	N	-
Força de tração lateral da fibra	-	-	-	2.5	N	-

5. Características eletro-ópticas (temperatura do laser de 25°C):

Parâmetros	Símbolo	Min.	Tipo.	Máx.	Unidade	Notas
Corrente limite LD	COM		90	110	mA	CW
Potência de saída	PF		400		mW	Se(BOL)<900mA
Potência de saída	PF		600		mW	Se(BOL)<1000mA
LD Corrente direta	SE			1200	mA	PF = Potência Nominal
Potência livre de torções	PKINK	700			mW	>= 1,2* Potência nominal
Corrente livre de torções	IKINK	>= 1,2*Se(BOL)			mA	[1]
Tensão direta LD	FV			2.5	V	PF = Potência Nominal
Comprimento de onda central	λC	973	974	975	nm	Pico, PF = Potência Nominal
Comprimento de onda central	λC	975	976	977	nm	Pico, PF = Potência Nominal
Viragem de comprimento de onda de pico	△λp/△Tamb			0.02	nm/℃	T: Temperatura FBG.
Largura do espectro	△λ			2	nm	RMS@-13dB
Estabilidade do espectro		-0,5		0.5	nm	PF=potência nominal,t=60s
Monitore a responsividade	IM/PF		1	20	uA/mW	VPD=5V,PF=Potência Nominal
Monitore a estabilidade da responsividade				20%		@Todas as temperaturas operacionais
Monitore a corrente escura	EU IA			50	n / D	DPV=5V
Corrente TEC	ITEC			1.5	A	TCASE=75℃
Tensão TÉCNICA	VTEC			3.0	V	TCASE=75℃
Consumo de energia modular TEC	P			5	W	TCASE=75℃
Estabilidade de potência >20mW 10-20mW3,5-10mW				0.20.51	dB	Pico a pico,t=60s,amostragem DC a 50kHz,TC=25℃
Erro de rastreamento	TE	-0,5		0.5	dB	TC = -5 ~ 75 ℃, referido em [2]
Resistência do termistor	RTH	9.5	10	10.5	Kohm	TSTG=25℃
Constante do termistor B	BTH		3900		k	TSTG=25℃

Notas:

[1] Corrente de torção é definida como a corrente cujo desvio de luz versus inclinação de corrente (dL/dI) de um ajuste linear está além de +/-50%,Pkink>= 1,2*Potência nominal,Ikink>=If(BOL)*1,2

[2] O erro de rastreamento é definido em uma determinada temperatura do caso, é a mudança na potência da fibra, em uma corrente constante do monitor, em relação ao valor medido no caso 25 ℃

6. Especificações de fibra óptica:

Parâmetros	Descrição
Tipo de fibra	Fibra Hi1060 ou PM980
Tipo trança	Fibra nua
Comprimento da trança	2,0±0,2m
Tipo de conector	Sem

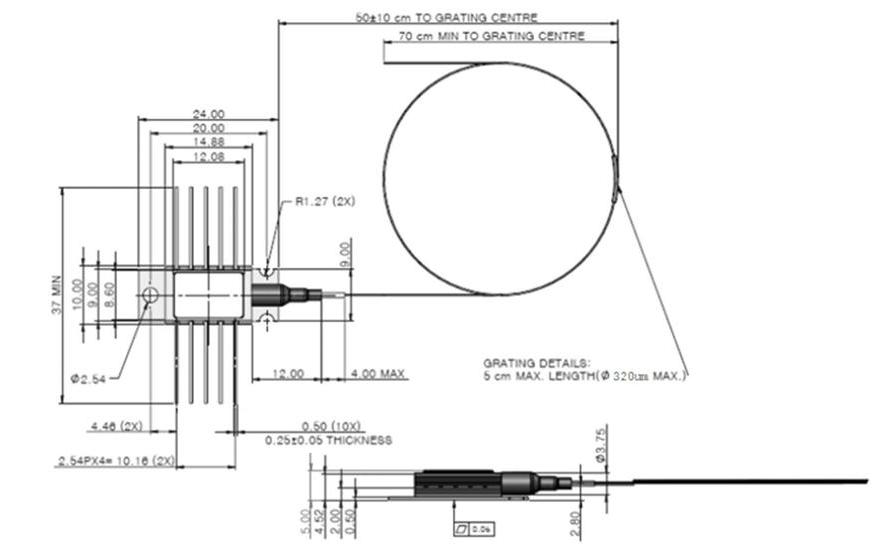

7. Desenho do pacote e definição de PIN-OUT (Unidade: mm):

980nm 10pin mini butterfly cooled pump laser diode module

ALFINETE	Descrição	ALFINETE	Descrição
1	TÉCNICA(+)	10	TÉCNICA(-)
2	Termistor	9	Caso Terreno
3	PDAnode	8	NC
4	Cátodo PD	7	Cátodo LD
5	Termistor	6	Ânodo LD

8. Informações para pedidos:

BFLD	-XXXF	-XX	XX	-X	XX	X
Laser	Comprimento de onda	Potência de saída	Tipo de fibra	Pacote	Tipo de conector	Tubo solto
BombaLaser	974: 974 nm976: 976 nm	4H: 400mW6H: 600mW	SM: Modo único PM: Manutenção de polarização	-H: 10PIN Nulo: 14PIN	FA : FC/APCSA : SC/APCN0: Nulo	Nulo: Fibra nua 1: Tubo solto
