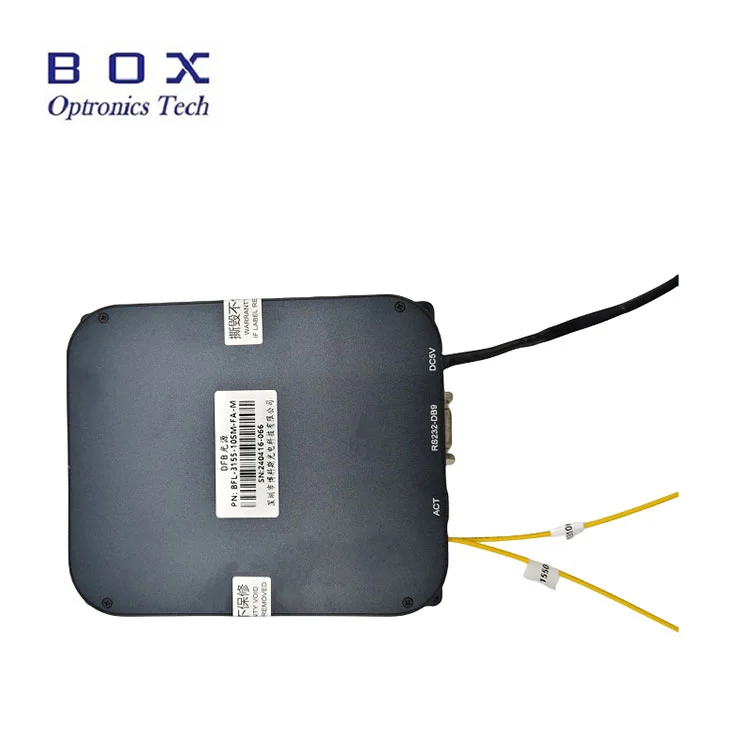

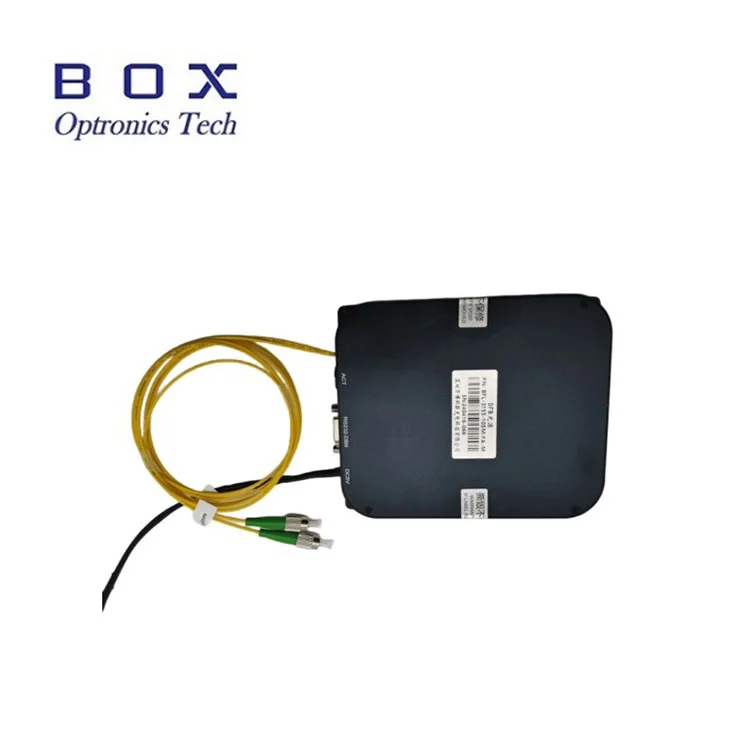

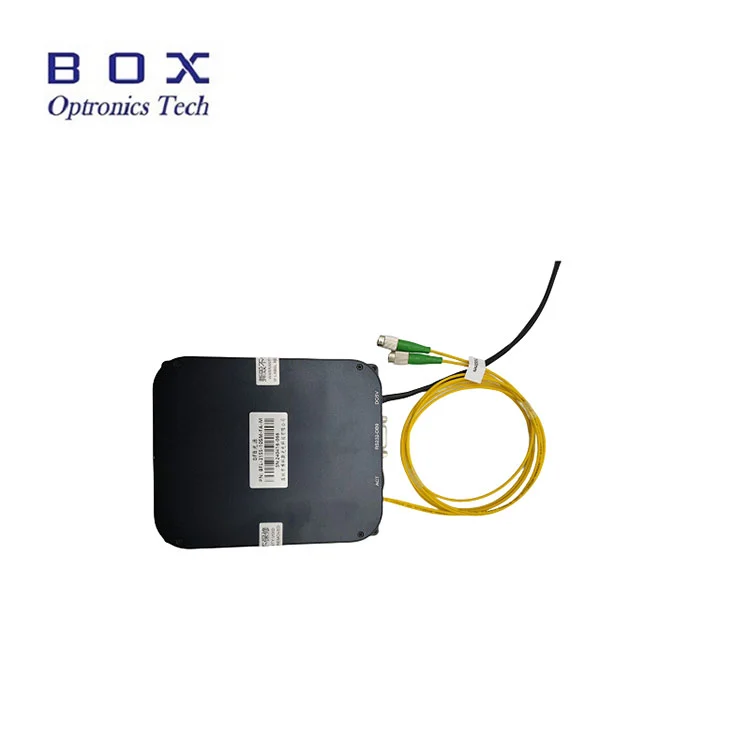

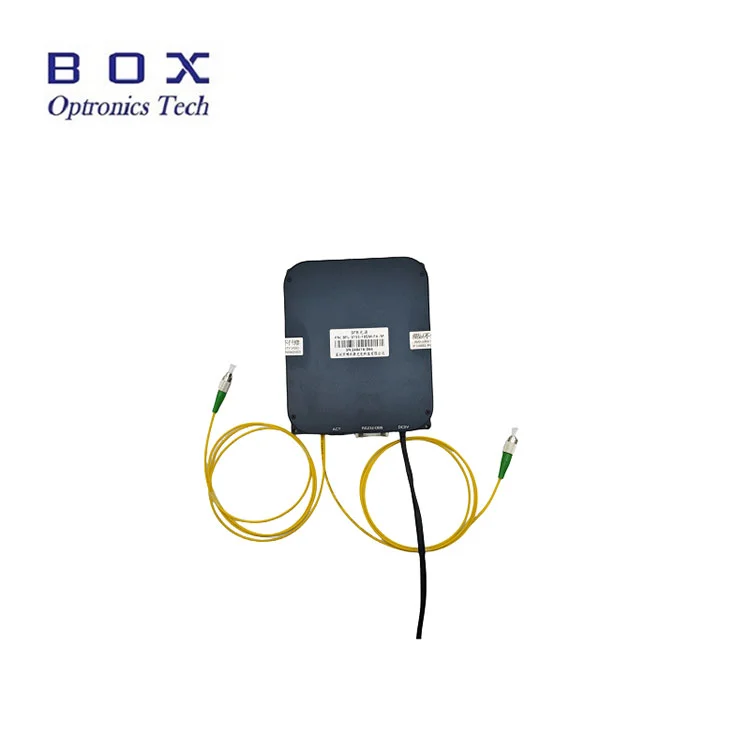

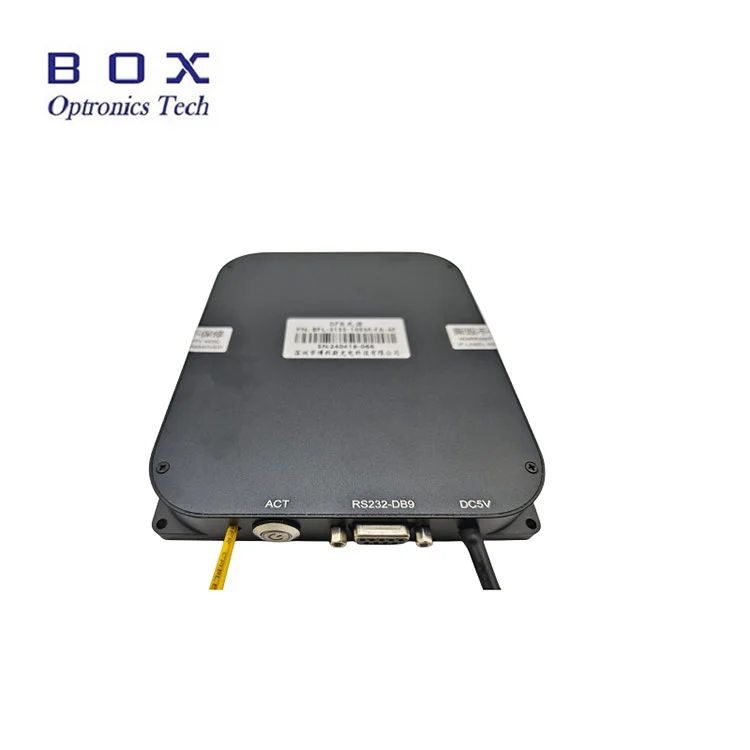

O amplificador óptico de semicondutores (SOA) da série de produtos, é usado principalmente para amplificação de sinal óptico e pode aumentar significativamente a potência óptica de saída. Os produtos apresentam alto ganho, baixo consumo de energia e manutenção de polarização, entre outras características, e são totalmente processáveis com a tecnologia controlável interna.
O amplificador óptico de semicondutores (SOA) da série de produtos, é usado principalmente para amplificação de sinal óptico e pode aumentar significativamente a potência óptica de saída. Os produtos apresentam alto ganho, baixo consumo de energia e manutenção de polarização, entre outras características, e são totalmente processáveis com a tecnologia controlável interna.
● C+Band Bandking Blocking ou modulação;
● Figura de baixo ruído e baixa dependência de polarização;
● Módulo ou pacote de bancada.
● compensação de perda para conexão e comutador de fibra óptica;
● Redes de fibra óptica WDM;
● MOPA (laser de amplificador de potência do oscilador mestre).
| Parâmetro | Unidade | Valores | Notas |
| Comprimento de onda operacional | λpeak | 1560nm | 25 ℃, pino = -10dbm |
| -3db Gain BandWidth | Dl | > 120nm | Pino = -10dbm |
| Potência óptica de saturação | PMAX | 13DBM | Se = 300mA, pin = 5dbm a 1550nm |
| Pequeno ganho de sinal | Ssg | 30dB | Se = 300mA, pin = -25dbm a 1550nm |
| Ganho dependente de polarização | CEO | 6dB | 25 ℃, se = 300mA |
| Corrente operacional | SE | <500mA | 25 ℃, se = 300mA, pino = -10dbm |
| Figura de ruído | Nf | ≤7dB | - |
| Desligue a taxa de extinção11 | IS1 | 55 | Se = 300mA, if = 0Ma, pin = 0dbm |
| Desligue a taxa de extinção2 | ER2 | 70 | Se = 300mA, se = -5mA, pin = 0dbm |
| Conector | - | FC/APC | - |
| Tipo de fibra | - | SMF-28/PM1560 | - |
| Dimensões | mm | 150 (w) × 125 (d) × 20 (h) | Módulo |
| Fonte de energia | V | CC 5V/4A, <15W | Módulo |
| Temperatura operacional | ℃ | -5 ~ +55 | - |
| Temperatura de armazenamento | ℃ | -40 ~ +85 | - |
Ganho vs. poder de saída
Espectro de ganho

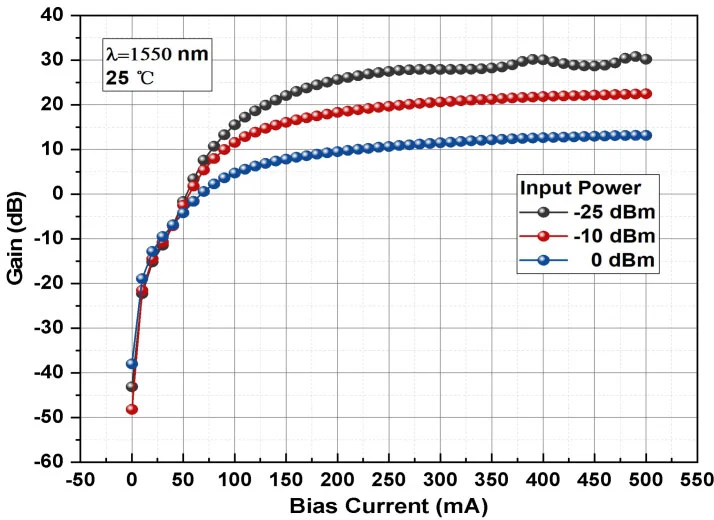

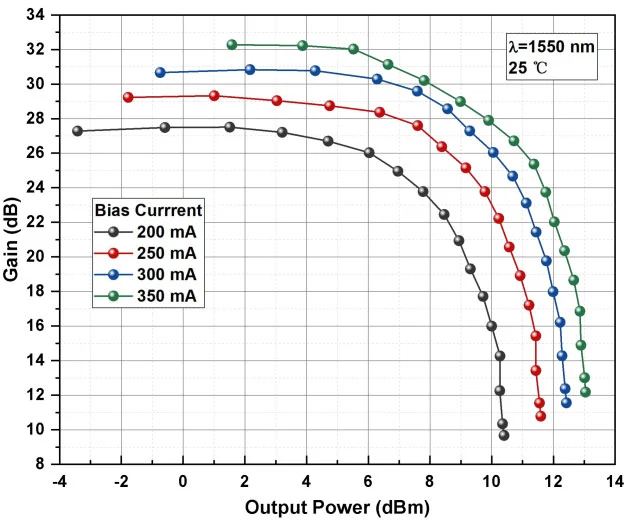

Ganho vs. poder de saída

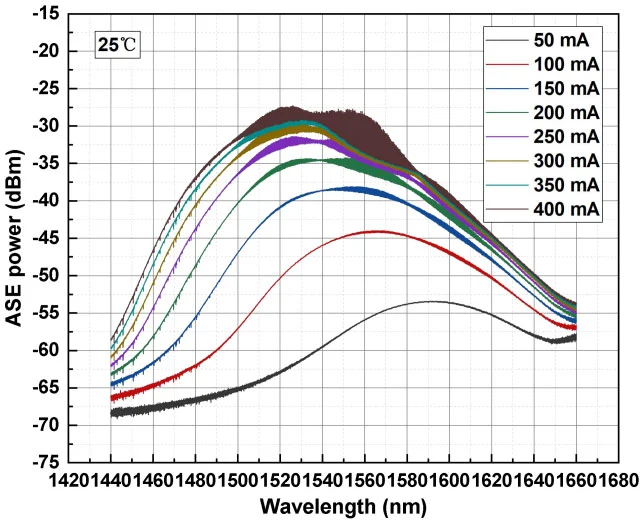

Espectro de ganho

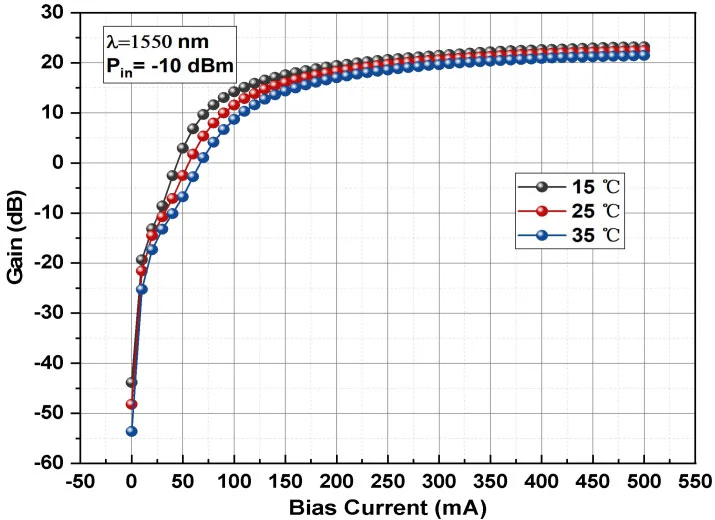

Ganho@temperatura diferente

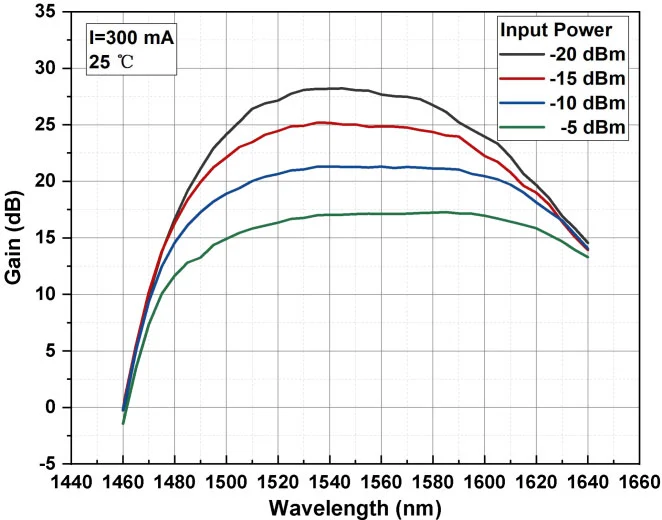

Ganho@diferente poder de entrada
Todos os produtos foram testados antes do envio;
Todos os produtos têm 1 ano de garantia. (Após o período de garantia de qualidade começou a cobrar a taxa de serviço de manutenção apropriada.)
Agradecemos o seu negócio e oferecemos uma política instantânea de retorno de 7 dias. (7 dias após receber os itens);
Se os itens que você compra em nossa loja não forem de qualidade aperfeiçoada, ou seja, eles não funcionam eletronicamente às especificações do fabricante, basta devolvê -los para substituição ou reembolso;
Se os itens estiverem com defeito, notifique -nos dentro de 3 dias após a entrega;
Quaisquer itens devem ser devolvidos em sua condição original para se qualificar para um reembolso ou substituição;
O comprador é responsável por todo o custo de envio incorrido.
P: Que fibra de pigtail você pode fornecer?
A: SMF-28 e PM1560. Se outras fibras forem necessárias, verifique conosco.
P: Não quero um pacote de módulo.
A: pacote BTF de 14 pinos está disponível.
borboleta ótica da manutenção programada do amplificador do semicondutor de 1310nm 10dBm SOA
amplificador ótico do semicondutor da manutenção programada SOA de 1550nm 8dBm

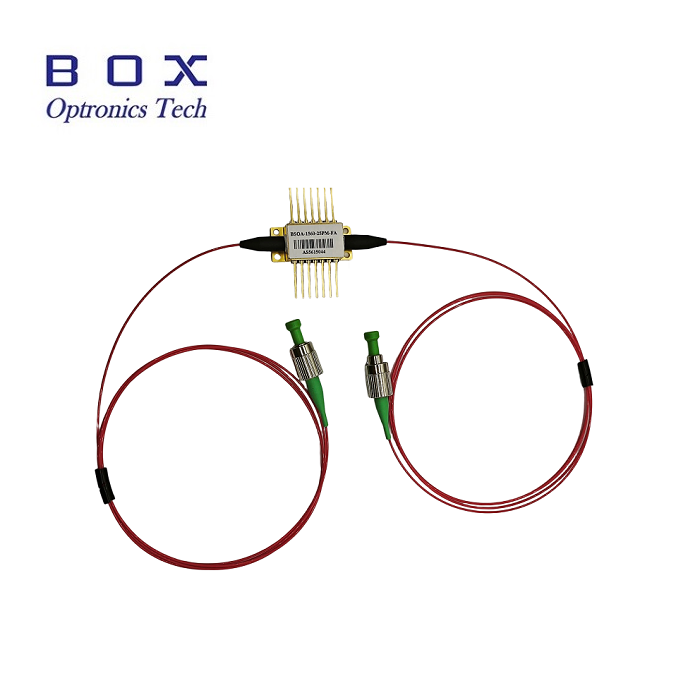

1550nm 15dbm SOA semicondutores amplificador óptico BTF
